天井をめぐるジレンマ:従来のオフィスが優れた照明と優れた音響を両立できない理由
オープンプランのオフィスは、根本的な設計上のジレンマに直面しています。音響天井パネルとトラック照明が、同じ頭上のスペースを奪い合うのです。従来のオフィス防音は天井をできるだけ覆う必要がありますが、照明器具が使える面積の15〜25%をふさいでしまいます。その結果、建築家は十分な照度と許容できる騒音レベルのどちらかを選ばざるをえませんでした——これまでは。
一般的な200 m²のオープンオフィスでは、トラック照明システムが使用可能な天井面積の15〜25%を占めます。従来の音響パネルは、こうした器具を避けて配置しなければならず、すき間が生じて吸音性能が損なわれます。無処理のオープンオフィスでは、残響時間(RT60)が1.2秒を超えることが多く、これは音声の明瞭度についてEN ISO 3382-2が推奨する0.6〜0.8秒の目標をはるかに上回っています。
一体型ソリューション:マグネットトラックレール上の音響パネル

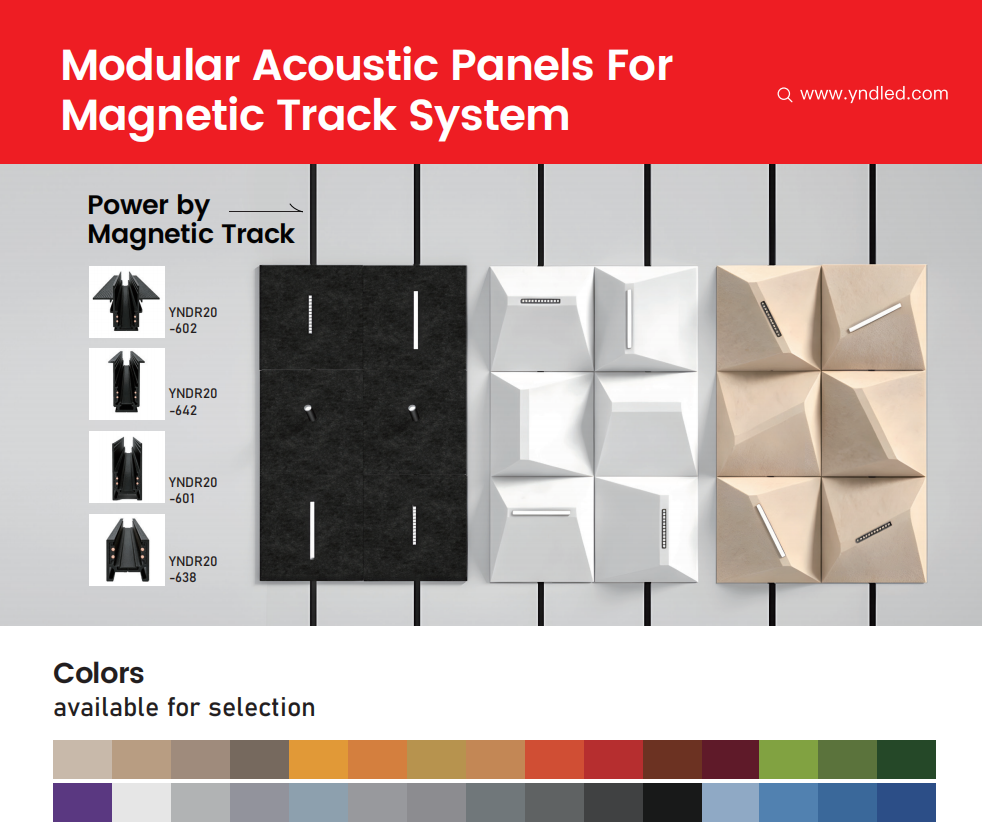

YNDLUXは、48V DCマグネットトラックレールに直接取り付けるマグネット式の音響パネルシステムを開発しました。このオフィス騒音低減ソリューションは、天井をめぐるジレンマを根本から解消します——照明と吸音が同じインフラを共有できるようになり、妥協なしにカバー率を最大化できるのです。
仕組み
- マグネット取付け: PETフェルト音響パネルを、内蔵マグネットでトラックレールに留めます——マグネットトラック照明器具とまったく同じ取付原理です
- モジュール式レイアウト: パネルはレールに沿って任意の位置にスライドでき、照明器具と入れ替え自在です
- 工具不要の設置: 追加の吊下げ金具は不要、トラック本体以外に天井へ穴を開ける必要もありません
- 組み替え自在: オフィスのレイアウト変更に合わせて、照明と音響パネルの比率を組み替えられます
材料仕様
| 項目 | 仕様 |
|---|---|
| 吸音材 | リサイクルPETフェルト(ポストコンシューマー材60%以上) |
| NRC(吸音率) | 0.85 |
| 防火等級 | クラスB-s1,d0(EN 13501-1) |
| クラスAオプション | グラスファイバーパネル——ご要望に応じてクラスA防火認定をご用意 |
| パネル寸法 | 300 × 300 mm / 600 × 300 mm / 600 × 600 mm / 300 × 1200 mm |
| カラー展開 | 標準30色(PETフェルトの色域) |
なぜ重要か:オープンオフィスの音響問題
劣悪なオフィス音響は、実際にコストを生みます。フィンランド労働衛生研究所の研究によれば、オフィスの騒音は認知パフォーマンスを5〜10%低下させ、ストレスホルモンの値を最大34%上昇させます。主な原因は音量ではなく、隣の作業スペースから届く音声の明瞭度です。適切な吸音天井こそ、最も効果的な対策なのです。
効果的な音響天井ソリューションには、最大限のカバー率が求められます。業界のガイドライン(DIN 18041、BS 8233)は、オープンオフィスでは天井面積の60〜80%を処理するよう推奨しています。トラック照明がその面積の20%をふさいでしまうと、高価な特注ソリューションなしに目標カバー率を達成するのは、幾何学的に困難になります。従来のオフィス向け音響パネルは、天井の器具を避けて配置しなければならず、性能上のすき間が生じてしまいます。
カバー率の比較
| 手法 | 音響天井カバー率 | 設置の複雑さ |
|---|---|---|
| 従来型:トラックと音響パネルを別々に設置 | 55〜65%(パネルはトラックを避けて配置) | 2職種、2システム |
| 一体型:マグネットトラック上の音響パネル | 80〜90%(パネルが器具の間を埋める) | 単一システム、1回の設置 |
| 吊下げ式音響バッフル | ばらつきあり(40〜70%) | 追加の吊下げグリッドが必要 |
デザインの自由度:30色、無限の組み合わせ
PETフェルトパネルは標準30色(PETフェルトの色域)でご用意しています——コーポレート環境向けのニュートラルなグレーやホワイトから、クリエイティブスタジオやコワーキングスペース向けの大胆なアクセントカラーまで。ひとつのトラック内でパネルを組み合わせて、視覚的なリズムを生み出したり、ゾーンごとに色分けしたりできます。
パネルはマグネット取付式なので、季節ごとの色替えやブランドの刷新にも、工具は一切不要、ダウンタイムもゼロです。施設管理者は、フロア全体の音響・視覚計画を、何日もかけずに数時間で組み替えられます。
活用シーン
オープンプランオフィス
主要な用途です。デスク列に沿って走るトラックが、タスク照明(可動式マグネットスポットライト)と頭上の吸音(器具の間のパネル)の両方を担います。標準的な比率は、音響パネル60%、照明器具40%です。
会議室・ハドルスペース
ガラス張りの会議室は、室内の反響に悩まされがちです。高NRCパネル(40 mm)を備えた天井付けマグネットトラックが、照明品質を犠牲にすることなくRT60を0.5秒未満に抑えます。
教育施設・図書館
教室には、均一な照度(EN 12464-1に基づき机上で≥500 lux)と音声の明瞭度(STI ≥ 0.6)の両方が求められます。一体型トラックシステムなら、ひとつの天井インフラからその両方を実現します。
ホスピタリティ:レストラン・ホテルロビー
設備をあらわしにした高天井(インダストリアルな意匠)には、トラック付けの音響パネルがよくなじみます。開放的な天井の見た目を保ちながら、騒音を抑えられるのです。デザイン性の高い色域は、ホスピタリティのインテリアにぴったりです。
設置:1職種、1日で
500 m²のオフィスで従来の音響改修を行う場合、次の工程が必要です。
- 音響コンサルタントによる調査(1〜2日)
- 吊下げグリッドの設置(2〜3日)
- 既存設備を避けてのパネル取付け(1〜2日)
- 合計:実働4〜7日、2〜3職種
マグネットトラック音響システムの場合:
- トラックの設置(未設置の場合):1日
- パネルの取付け:マグネットで留めるだけ、500 m²で0.5日
- 合計:1〜1.5日、電気工1名
サステナビリティへの取り組み
- 素材: リサイクルPETフェルト(ポストコンシューマー材60%以上)——軽量で耐久性が高く、吸音効率にも優れます
- 使用後: 100%リサイクル可能で、PETフェルトの生産へ再び戻せます
48V DCマグネットトラックとの技術的な統合
音響パネルは、48V DCマグネットトラックのプロファイル専用に設計されています。統合の要点は次のとおりです。
- プロファイル互換性: 標準の埋込型・直付型48Vトラックプロファイルに対応
- 電気接続なし: パネルはパッシブ仕様——マグネットのみで、配線は一切ありません
- 器具とのクリアランス: パネルの高さは、トラック付けスポットライトと面一に収まるよう設計されています
- 熱的安全性: リサイクルPETフェルト(ポストコンシューマー材60%以上)は250°Cまで対応、LEDトラックライトの表面温度は<45°Cで動作します
- 耐荷重の余裕: トラックシステムは3 kg/mの耐荷重、音響パネルはその範囲内に十分収まります
仕様策定担当者向けチェックリスト
マグネットトラック音響照明システムを仕様に採用する際は、次の点をご検討ください。
- 目標RT60: 残響時間の目標を定める(オフィスでは通常0.6〜0.8秒)
- カバー率: 室容積に基づき、必要なパネル対器具の比率を算出する
- カラースキーム: インテリアデザインと調和させる——パネルは目に見えるデザイン要素です
- メンテナンス性: マグネット取付けなので、天井の点検時にも簡単に取り外せます
- 防火適合: 天井付け要素についてB-s1,d0等級が現地の防火規定で認められるか確認する
まとめ
天井照明と音響処理の従来の対立は、物理の問題ではなく、設計の問題です。吸音パネルをマグネットトラックシステムそのものに統合することで、YNDLUXはどちらかを選ぶ必要をなくしました。ひとつのインフラ、2つの機能、妥協はゼロです。
音響シミュレーションデータ、パネルのカラーサンプル、プロジェクト別のレイアウトのご提案については、当社の技術チームまでお問い合わせください。
